聚碳酸酯板材（陽光板、耐力板）中內應力形成于擠出成型及冷卻定型的過程之中，而在它們的外形基本上沒發生任何變化的放置或使用過程中，將經歷一個應力松弛作用，部分地消除了一些內應力。但是僅僅經歷有限的松弛的聚碳酸酯板材很難完全消除這些應力，在其內仍保留很大的內應力，而后又疊加了在使用中產生的外在應力。如果應力過大，將產生面層的局部變形區并且接近于表面而從此處出現易破點（微小的開裂、裂紋）。因此基于上述的高分子物理理論分析，在應用中我們必須避免那些不正確的或者過分的外部應力。
①運輸、儲存時必須妥善襯墊、包裝、平放，因為板材表面上遭到任何輕微的損傷（如劃痕）都將發展成裂口。并且不得將板材與其他化學物質于存放于同一個地方，因為揮發物會導致板材表面的化學應力開裂。在工地上待裝的板材也必須如此做。
②無論何種類型的加工，加工的刀具或工具皆不得對板材的非加工部位造成任何損傷，切口必須光滑。因為輕微的損傷也會導致嚴重的開裂。
③安裝完成之前不得損壞或揭掉保護膜，以避免擦傷表面。

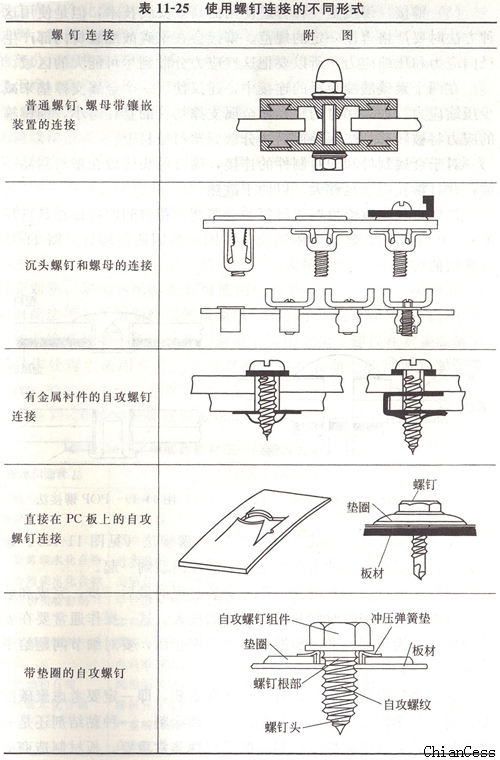

④絕不允許把板材直接釘在骨架上，否則會由于板材的膨脹產生很高的應力并損壞穿孔邊緣處。
⑤必須選用適用于聚碳酸酯塑料的密封膠和密封膠墊。在濕式裝配系統中要使用濕式的密封膠膏。一般推薦使用聚硅氧烷膠用于PC板材的濕式裝配，但要特別注意，在使用前必須檢查所用膠的化學適應性，絕對不可選用氨基、苯氨基或甲氧基的固化劑來固化的聚硅氧烷膠，因為這些固化劑會導致板材龜裂，尤其當有內應力時。千萬不可用PVC做密封墊，因為PVC中的增塑劑會析出腐蝕板材，導致表面龜裂甚至損傷整板。
⑥陽光板禁忌接觸堿性物質及有侵蝕性的有機物質，如堿、堿式鹽、胺、酮、醛、酯、醚、酚、鹵代烴、芳香烴、甲醇、異丙醇、瀝青等。這些物質均會導致極嚴重的化學應力開裂。
⑦若彎曲的板材曲率半徑太小的話，板材的機械強度和抗化學性都會急劇下降，為了避免暴露于外的那面發生危險的應力開裂，板材彎曲的半徑不得小于規定的數據。
⑧多層板材絕不能垂直于肋條的方向進行彎曲，因這樣將不能產生曲面桁條效應，且在應力作用下，促成把板壓扁甚至斷裂。板子必須順著肋條的方向進行彎曲。
