聚碳酸酯實(shí)心耐力板板像其他熱塑性塑料板材一樣，可以進(jìn)行熱成型。所謂熱成型，是將熱塑性塑料板（或片）材加熱至軟化，在壓力作用下，采用適當(dāng)?shù)哪＞呋驃A具而使其成為立體產(chǎn)品的一種成型方法（施壓可以是氣體壓力或者負(fù)壓、液體壓力或機(jī)械壓力）。熱成型的方法很多，常用于聚碳酸酯實(shí)心耐力板的有真空成型、加壓成型、覆蓋（繃套）成型和熱彎曲，各有專(zhuān)用成型機(jī)器來(lái)實(shí)施。
聚碳酸酯 實(shí)心耐力板 的玻璃化溫度約為150℃，高于這個(gè)溫度板材就應(yīng)該能進(jìn)行熱成型。但由于聚碳酸酯 實(shí)心耐力板 有很高的內(nèi)應(yīng)力，熱成型往往造成不好的結(jié)果，如沖擊強(qiáng)度的降低及化學(xué)敏感性的增加。這些內(nèi)應(yīng)力肉眼是觀察不到的，只能用偏光鏡來(lái)檢測(cè)。在某些情況下，用熱處理的方法可以解決此問(wèn)題，然而這不免使過(guò)程復(fù)雜化且效率很低。在熱成型工藝中，要考慮聚碳酸酯 實(shí)心耐力板 一系列的特點(diǎn)：聚碳酸酯 實(shí)心耐力板 的熱成型溫度比其他材料高；雖然它對(duì)紅外線(xiàn)的吸收性能較好，但若采用遠(yuǎn)紅外加熱設(shè)備，仍須雙面加熱；夾持著的板材常因膨脹過(guò)大而出現(xiàn)下垂現(xiàn)象，只要溫度稍微高于熔點(diǎn)，這種現(xiàn)象就將更為嚴(yán)重，甚至發(fā)生熔融流動(dòng)；所含有的少量的吸附水分，必須在成型前除去，否則，成型制品會(huì)出現(xiàn)氣泡、霧狀的微孔群，從而降低制品的韌性和透明性（聚碳酸酯 實(shí)心耐力板 在標(biāo)準(zhǔn)大氣壓下、23℃、相對(duì)濕度50%的吸水率是0.15%，在水中的吸水率是0.35%）。
11.2.1.3 熱彎
熱彎成型是一種比較簡(jiǎn)單的成型方法，但是又是一種最經(jīng)常使用的方法，用以獲得沿一個(gè)軸彎曲的部件，這些部件經(jīng)常用于機(jī)器防護(hù)板等。可以用輻射加熱器（如紅外發(fā)射器或電阻加熱器）對(duì)板材的彎折線(xiàn)進(jìn)行加熱，通常這種簡(jiǎn)單的熱成型所需的溫度為150～160℃，而且通常不必預(yù)干燥（如果成型溫度高就必須預(yù)干燥，應(yīng)先用一小塊板試一下）。
在單面加熱時(shí)，要不斷轉(zhuǎn)動(dòng)板材，以便得到均勻的加熱效果。當(dāng)達(dá)到適當(dāng)?shù)陌宀臏囟葧r(shí)，將板材移開(kāi)加熱器，保持壓力直到將板材彎到要求的角度。對(duì)于更高要求和熱彎3mm以上板材，雙面加熱效果更好。
最小彎曲半徑為板材厚度的三倍，可以調(diào)整加熱區(qū)域的寬度以得到不同的彎曲半徑。對(duì)于高精度或（和）大型制件的生產(chǎn)，建議使用兩邊帶有溫度控制器的折彎裝置。可以做一個(gè)簡(jiǎn)單的定型支架，使板材在原處冷卻以減小撓度。

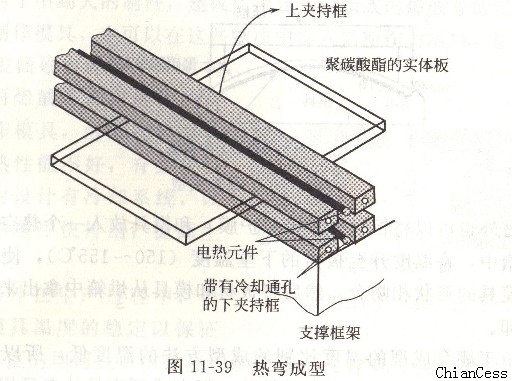

局部加熱會(huì)導(dǎo)致制品中產(chǎn)生內(nèi)應(yīng)力，另外對(duì)于熱彎的板材要特別注意化學(xué)品的使用。在任何情況下，都建議先試做一件樣品，以便測(cè)定折彎操作的可行性和合適的工藝條件。圖11-39則為熱彎成型。
海寧仟承塑業(yè)有限公司(http://www.hzfuding.com)專(zhuān)業(yè)生產(chǎn)PC陽(yáng)光板、耐力板、PC板、PC型材、亞克力等板材。還可提供25mm陽(yáng)光板、30mm陽(yáng)光板、35mm陽(yáng)光板、蜂窩結(jié)構(gòu)陽(yáng)光板、U型結(jié)構(gòu)鎖扣板、百分百防漏陽(yáng)光板等新型結(jié)構(gòu)板材！
